插头线其配线使用相关规范

 世界各地插头线类型

常应用四款插头线的差别和应用

一、欧洲插头线

①、欧洲插头：又叫荷兰规范电源插头又叫烟斗插

插头线有经销商和经销商型号规格如：AW-006 JJ-002等和世界各国的验证：（D(荷兰); N(丹麦); S(德国); VDE(法国); FI(德国); IMQ(西班牙); KEMA(西班牙); CEBEC(丹麦)。

品字尾 ：N/1225

②、配线标志表明带码：H05VV□□F 3G 0.75mm2：

H：表明欧规、欧盟国家标志

05：表明该配线抗压抗压强度（ 03︰300V 05︰500V）

VV：前V表层线芯绝缘层，后V表明配线的护线套绝缘层，VV如：用RR表明就表明为硫化橡胶绝缘层，如VV：用N表明为氯丁胶；

□□：前“□”独特带码，后“□”表明扁平的线，亦或者H2表明扁平的两芯线；

F：表明该线为圆线

3：表明內部线芯数

G：表明接地装置

0.75 mm2：表明配线的横截面积

欧规线标识表明

二、英规插插头线

①、英插：240V 50HZ抗压3750V 3S 0.5mA，保险管（2A 5A 10A 13A）（FVSE）→保险管，规格规定：全长25-26.3mm正中间直徑为4.7-6.2mm两边金属材料帽直徑为6.25-6.5毫米（丝印油墨BS1362）；

②、其插头线內部线（拆卸BS电源插头正对着自身右侧为L线（火）接保险管，接地线的长短一定要超过（火线零线、零线）长短的3倍把固定不动螺松掉用外力作用拉出去线地务必最终往下掉（固定不动三条线的固定不动螺钉一定如果锥形的）。

③、鉴别同欧洲插头线。

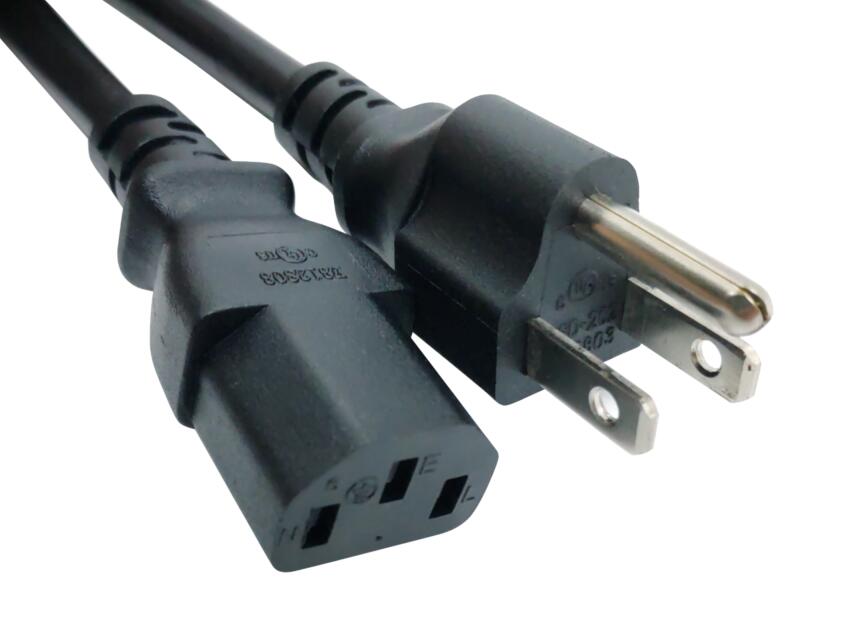

三、美国插头线

①、美国插头线：120V 50/60HZ分成两芯线、三芯线和旋光性、非极性，到美国的插头线金属片务必要有塑料套；

两芯线烫印的根线表明火线零线；旋光性电源插头脚大的为零线，脚小的为火线零线（电源线凸凹面为零、线圆面为火线零线）；

②、美式电源线类型：NISPT-2两层绝缘扁线、SPT-1W单面绝缘带凹形槽扁线、SJTW防潮电源线、SJTO抗油电源线等

美式电源线电源插头

NISPT-2：NISPT表明两层绝缘，-2表层两芯线 线芯绝缘 表层绝缘；

XTV和SPT：表明单面绝缘层，-2表层两芯线（整线带凹形槽，表层绝缘立即包铜芯电导体）；

SPT-3：表明单面绝缘带接地线，-3表明三芯线（整线带凹形槽，正中间的为接地线为两层绝缘）；

SPT和NISPT均为偏线，SVT为圆线两层绝缘。 线芯绝缘 表层绝缘

③、美式插头一般应用验证序号沒有立即在插头顶打UL图案设计。如：E233157 E236618

④、美式插头线和欧洲插头线不一样：

欧洲插头线用“H”表明；

美规用是多少号线表明如：2×1.31mm2（16AWG）、2×0.824mm2（18AWG）：VW-1(或HPN) 60℃(或105℃) 300V

2：表明线芯总数；

1.31或0.824 mm2：表明：线芯横截面积；

16AWG：表明线心横截面积，跟上面一样mm2是相对性应的；

VW-1或HPN：VW-1为PVC材料； HPN：为氯丁胶材料

60℃或150℃为电源线的耐高温水平；

300V：为电源线的抗压抗压强度和欧规不一样，（欧规用03或05表明）。

四、日本插头线 ：PSE、JET

VFF 2*0.75mm2 -F-

①、VFF：V表明线材料PVC；FF为单面绝缘层带凹形槽整线；

②、VCTFK：VC表层线材料PVC；TFK为两层绝缘层扁线，表层绝缘层、里层绝缘层、铜芯输电线；

③、VCTF：VC表明线材料PVC；TF为两层绝缘圆线；

④、配线为二种：一种为3×0.75mm2、另一种为2×0.75mm2

3×0.75mm2：3表明三芯线；0.75mm2表明线芯横截面积；

⑤、F：表明软线材料；

⑥、日本三插头线插头有两块插簧，接地线立即锁在电源插座上（安全系数好又便捷） 。
